Оптичний датчик для профіля (через товстий розсіювач) 12-24V М311D

• Виробник:

  LEDUA

• Гарантія:

  1 рік

• Країна виробник:

  Китай

• Напруга, В:

  12-24

• Потужність, Вт:

  60

• Розмір, мм:

  41,6х10х2,6

• Сила струму, А:

  2,5/5

• Спосіб вкл./викл.:

  Помах

• Тип товару:

  Датчики

• Функції:

  вкл./викл. та установка рівня яскравості

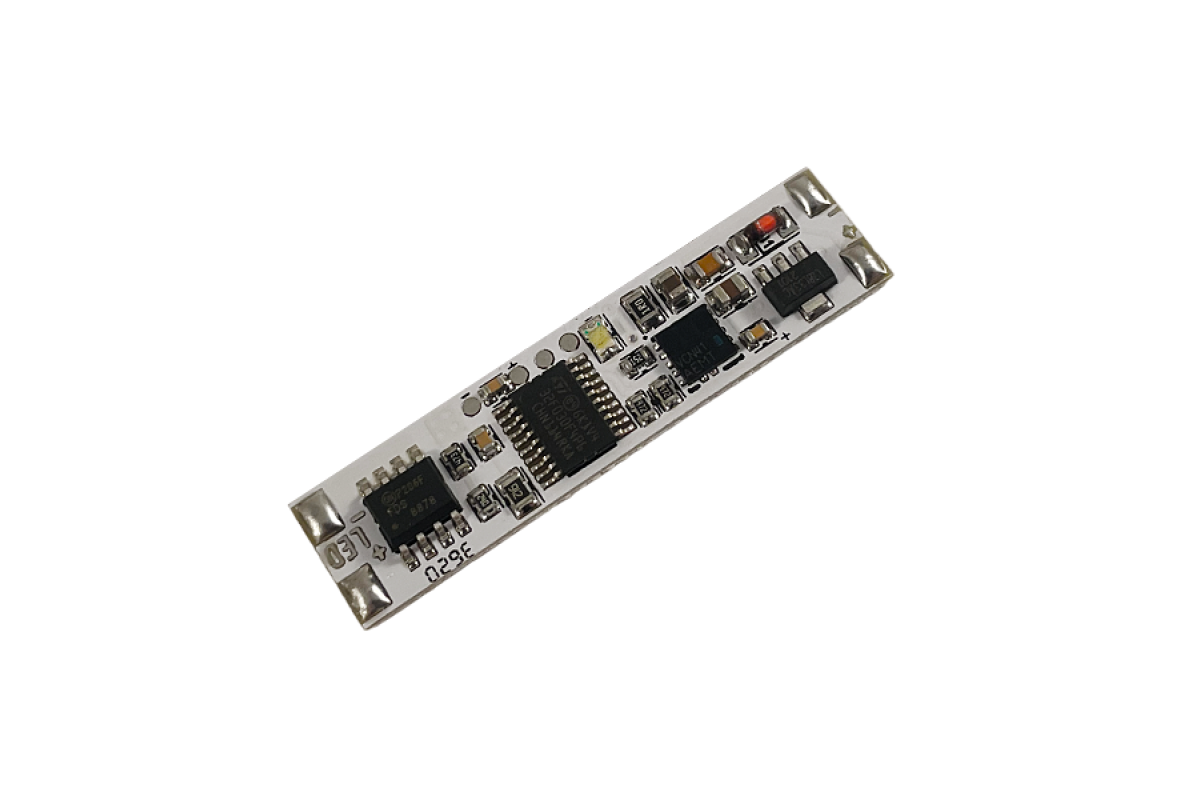

M311D - Оптичний датчик для профілю

Область застосування:
- Оптичні датчики серії M311D призначені для управління світлодіодною стрічкою помахом руки, встановлюється в алюмінієвий профіль під розсіювачач або в спеціальні ніші з вирізом для сенсора. У першому випадку працюють на відстані до 4 см від розсіювача і можуть замінити інші сенсорні диммери, які працюють ненадійно з рифленими, товстими і іншими складними розсіювачами. У разі застосування відкритого датчика без розсіювача або з отвором під сенсор, оптичний вимикач може працювати на відстані до 8 см від сенсора.

- Датчики серії M311D можуть використовуватися в якості сенсорів освітлення дзеркал крізь отвір в амальгамі діаметром 6мм і більш при товщині скла 4 мм. Матова поверхня отвору не перешкоджає роботі сенсора.
- Датчики M311D забезпечують плавне включення і виключення освітлення, а також ступінчасту (5-20-40-60-80-100%) установку рівня яскравості. Датчики обладнані світлодіодом підсвічування для полегшення управління.

Технічні характеристики:
- Напруга живлення: 12/24 VDC
- Максимальний струм навантаження: 5 / 2,5A (60 Вт)
- Швидкість реакції: менше 100 мс
- Струм в режимі очікування: 7мА/12VDC

Управління:
- коротка дія: наближення, дотик або помах руки
- плавне включення / вимикання;
- тривала затримка руки над приладом на 3 і більше секунд переводять датчик в режим установки яскравості, в якому наступні помахи призводять до циклічності переключення яскравості світіння світлодіодної стрічки значенням в 5-20-40-60-80-100%;
- після вибору рівня яскравості і звільнення області спрацьовування сенсора обрані значення зберігаються, якщо протягом 1,5 секунд ніяких змахів над датчиком не проводиться. Завершення запам\'ятовування сигнализируется миготінням світильника.
- Товщина Світлорозсіювача: до 3 мм (прозорий, матовий, молочний, рифлений і інші види).
- Товщина скла з матовою поверхнею: до 4 мм.

Установка датчиків в світлодіодний профіль і їх використання
- Датчики встановлюються між блоком живлення і світлодіодною стрічкою на самому початку профілю. З\'єднання між датчиком, блоком живлення і стрічкою може бути виконано як за допомогою пайки, так і на роз\'ємах.
- При підключенні за допомогою пайки дроти від блоку живлення підводяться до контактів {GND / +12/24V}, а стрічка - до контактів {LED- / LED +} відповідно.
- Використовуйте тільки якісні блоки живлення.
- Плату оптичного датчика необхідно зафіксувати в профілі (ніші) за допомогою двостороннього скотча або термоклею.
- Пристрій може працювати з більшістю видів розсіювачів, але можливі комбінації товщини і прозоростей, з якими робота не гарантується.
