Сенсорний прохідний вимикач 220В/350Вт М309АС (блок з виносним сенсором)

• Виробник:

  LEDUA

• Гарантія:

  1 рік

• Країна виробник:

  Китай

• Напруга, В:

  220

• Потужність, Вт:

  350

• Розмір, мм:

  95х40х24,3

• Спосіб вкл./викл.:

  Сенсор

Технічна специфікація

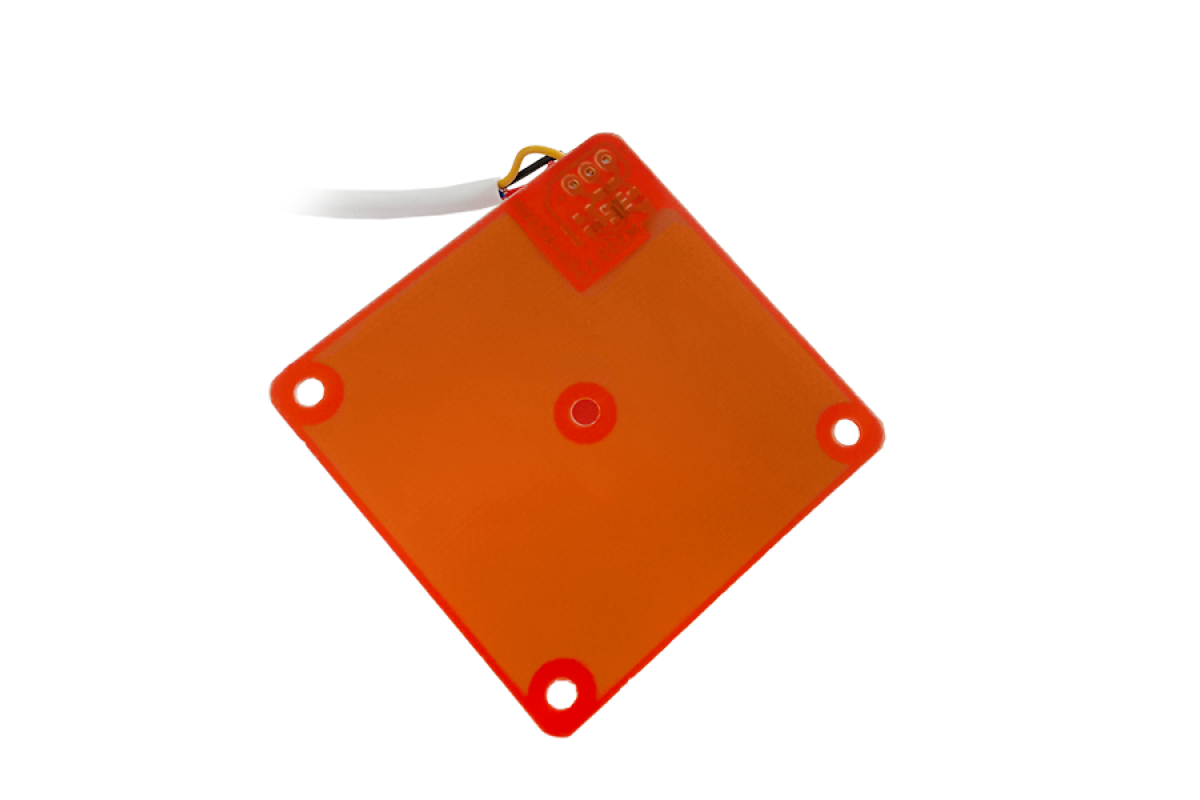

Пристрій призначений для комутації навантаження 220 В потужністю до350 Вт. У комплект входить блок управління (в корпусі) і сенсорна панель.
Розмір панелі за допомогою ножиць можна підігнати до необхідного, при зменшенні розміру панелі змінюється чутливість (відстань
спрацьовування).
До пристрою можна підключити дві сенсорні панелі, вимикач механічний і сенсорну панель або два механічних вимикача, у всіх випадках пристрій буде працювати в прохідному режимі. Так само пристрій можна використовувати з однією сенсорною панеллю або одним механічним вимикачем. При роботі з механічним вимикачем пристрій не утворює іскри.
Сенсорний вимикач можна вбудувати в різні місця: прихований вимикач під шпалерами, під гіпсовою панеллю, під стільницею, в фасади, створення прохідної системи освітлення на вулиці (монтаж в стіну будинку, під утеплювач, під оздоблювальний шар), монтаж в укоси, в лиштви дверей і т.д.

Технічні характеристики
● Напруга живлення: 220Vac
● Максимальна потужність навантаження: 350Вт
● Максимальна відстань спрацьовування: 100мм

Установка і підключення модулів
Відкрийте кришку модуля. Кришка фіксується двома накладками, що захищають клеммники підключення, які кріпляться саморізами. Підведіть дроти живлення до клем IN ~ 220V, а дроти навантаження до клем OUT ~ 220V.
Для підключення сенсорів використовуйте схеми А чи Б на ваш розсуд. Провід, що йде до сенсорного датчика можна подовжувати.

Увага:
Сенсор здатний спрацьовувати крізь товщину ізолюючого матеріалу до 100мм. Однак, при максимальній чутливості, разом з ростом відстані спрацьовування зростає і ймовірність помилкових спрацьовувань. Тому ми рекомендуємо зменшити розмір сенсора до дійсно необхідної вам чутливості. Не розміщуйте сенсор і дроти від нього поблизу силових приладів, особливо імпульсних джерел живлення.
